Fornimenti & Serbatoio
Simboli alfa-numerici, riconducibili ad ispettore, fabbrica e marchio di accettazione/controllo/lavorazione.
Data l'intercambiabilità di molti serbatoi e fornimenti, ad eccezione di quelli specifici come il bocchino e le fascette, riteniamo non necessario identificare, per molti di essi, l'arma sulla quale sono stati rinvenuti.
Data l'intercambiabilità di molti serbatoi e fornimenti, ad eccezione di quelli specifici come il bocchino e le fascette, riteniamo non necessario identificare, per molti di essi, l'arma sulla quale sono stati rinvenuti.
Fascette, magliette, bocchino
Serbatoio
Bacchette di pulizia, traversini, attacco baionetta mod.38
1
2
3
4
1 Simbolo del produttore, trovato su armi modello 38.
2 Leone, da alcuni identificato come egiziano, mentre è il marchio di un sub-appaltatore della F.N.A (Ausonia). Questo simbolo si trova quasi esclusivamente sui calcioli delle armi F.N.A. Brescia in calibro 7,92x57.
3 Meccanica Perfetta SX8, produttore di Balilla giocattolo, troviamo il logo del produttore anche sui legni ed alzo.
4 Questa tipologia di marchi in rilievo, alcuni in ovale o in rettangolo, presumibilmente identificano produttori operanti fino agli anni '30.
5 Sotto il calciolo sono spesso punzonati simboli alfanumerici che identificano spesso i codici di lavorazione o di collaudo, questi codici possono essere abbinati tra loro con più caratteri o numeri.
6 Terni.
7 SMIG, produttore di Balilla giocattolo, anni '30.
8 FAREG (Fabbrica Armi Regio Esercito Gardone), trovato su un moschetto Beretta 1942.
9 F.N.A. Brescia.

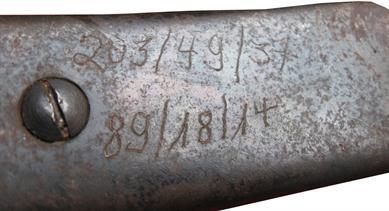

10 Simbolo raffigurante una casetta*, trovato all'interno di un calciolo di un fucile mod. 41 produzione Terni del 1941, nello stesso calciolo sono incisi dei numeri, probabili riferimenti di codici di magazzino (collezione Heros Marai).
*questo simbolo è simile a quello della fabbrica Lagostina (famoso produttore di articoli da cucina), anche se il camino è posizionato nella parte opposta.
11 Balilla giocattolo, senza marchi produttore (collezione Raphael Riccio).
12 Balilla giocattolo senza marchi produttore, questa scritta è stata riscontrata su modelli differenti di Balilla giocattolo.
13 cartiglio interno calciolo moschetto G.Fugini.
2 Leone, da alcuni identificato come egiziano, mentre è il marchio di un sub-appaltatore della F.N.A (Ausonia). Questo simbolo si trova quasi esclusivamente sui calcioli delle armi F.N.A. Brescia in calibro 7,92x57.
3 Meccanica Perfetta SX8, produttore di Balilla giocattolo, troviamo il logo del produttore anche sui legni ed alzo.
4 Questa tipologia di marchi in rilievo, alcuni in ovale o in rettangolo, presumibilmente identificano produttori operanti fino agli anni '30.
5 Sotto il calciolo sono spesso punzonati simboli alfanumerici che identificano spesso i codici di lavorazione o di collaudo, questi codici possono essere abbinati tra loro con più caratteri o numeri.
6 Terni.
7 SMIG, produttore di Balilla giocattolo, anni '30.
8 FAREG (Fabbrica Armi Regio Esercito Gardone), trovato su un moschetto Beretta 1942.
9 F.N.A. Brescia.
10 Simbolo raffigurante una casetta*, trovato all'interno di un calciolo di un fucile mod. 41 produzione Terni del 1941, nello stesso calciolo sono incisi dei numeri, probabili riferimenti di codici di magazzino (collezione Heros Marai).
*questo simbolo è simile a quello della fabbrica Lagostina (famoso produttore di articoli da cucina), anche se il camino è posizionato nella parte opposta.
11 Balilla giocattolo, senza marchi produttore (collezione Raphael Riccio).
12 Balilla giocattolo senza marchi produttore, questa scritta è stata riscontrata su modelli differenti di Balilla giocattolo.
13 cartiglio interno calciolo moschetto G.Fugini.
16
2
6
1
2
3
1 Corona sabauda.
2 C.Gnutti.
3 Armaguerra, Cremona.
4 F.N.A. Brescia.
5 Pietro Beretta.
6 Ricondizionamento riparazione.
7 Terni.
8 Fabbrica Brescia.
9 Probabile simbolo della Repubblica Italiana
10 Probabile Suomem Armeij "Esercito Finlandese"

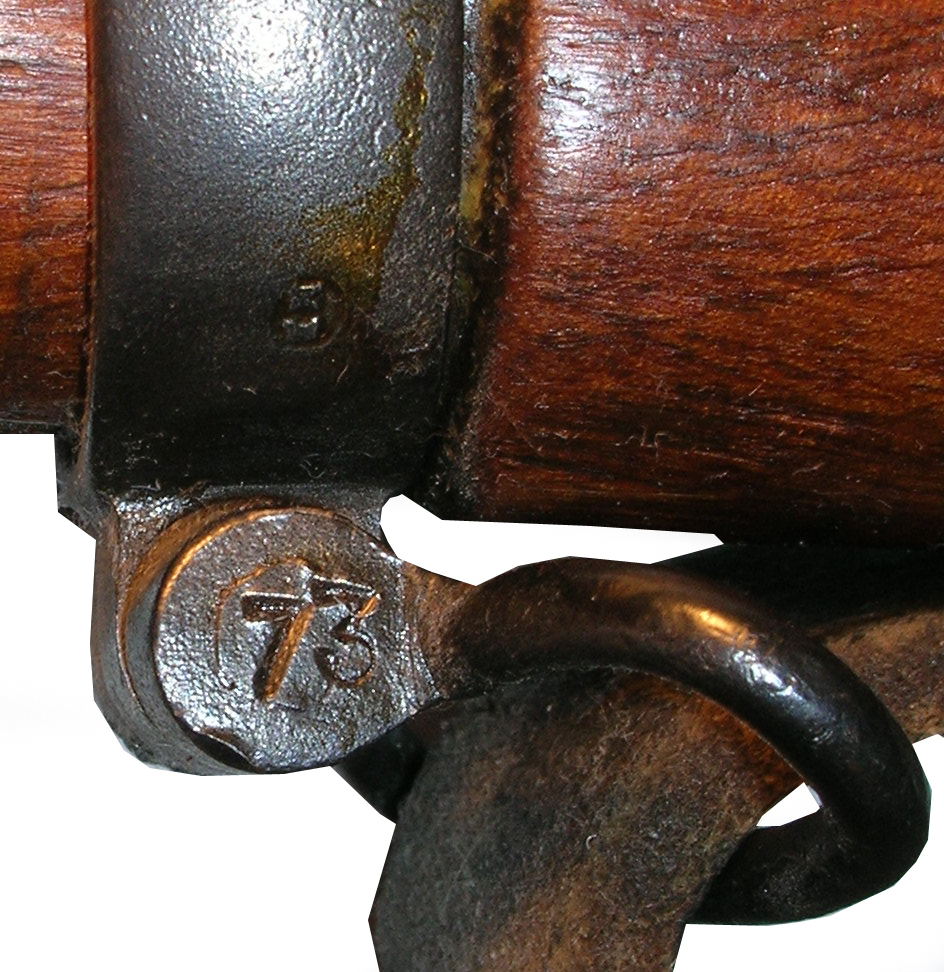

11 Simbolo di difficile interpretazione, potrebbe sembrare il numero "73" (?) oppure una lettera B.
12 Non identificati
2 C.Gnutti.
3 Armaguerra, Cremona.
4 F.N.A. Brescia.
5 Pietro Beretta.
6 Ricondizionamento riparazione.
7 Terni.
8 Fabbrica Brescia.
9 Probabile simbolo della Repubblica Italiana
10 Probabile Suomem Armeij "Esercito Finlandese"
11 Simbolo di difficile interpretazione, potrebbe sembrare il numero "73" (?) oppure una lettera B.
12 Non identificati
10
5
1
calciolo
0-9
5
1 Normalmente in questi fornimenti abbiamo rilevato i codici di fabbrica e raramente i codici di verifica o lavorazione come la lettera Z.
2 Il numero 15, riscontrato su un "Allievi Tiratori" si riferisce, nel caso specifico, all'anno di produzione dell'arma, il 1915; tale numero è ripetuto sulla culatta (per intero) ed otturatore.
3 Codice di verifica o lavorazione su una fascetta di un Moschetto tsm 91/28 (Beretta 1929).
4 Terni.
5 F.N.A. Brescia.
2 Il numero 15, riscontrato su un "Allievi Tiratori" si riferisce, nel caso specifico, all'anno di produzione dell'arma, il 1915; tale numero è ripetuto sulla culatta (per intero) ed otturatore.
3 Codice di verifica o lavorazione su una fascetta di un Moschetto tsm 91/28 (Beretta 1929).
4 Terni.
5 F.N.A. Brescia.
3
2
1
3
1 Logo geometrici con abbinamento di una lettera riscontrati sull'attacco della baionetta di un fucile mod.38.
2 I primi due su produzione Terni del 1941 e 1942 in cal. 6,5, il terzo in una produzione Beretta del 1938 in cal.7,35.

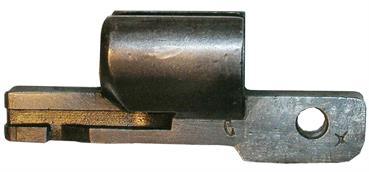

3 Punzone G, posto dalla produzione tedesca, sul bullone di rinforzo per le armi mod.38, trasformate in cal 7,92.
4 Logo della fabbrica di produzione Pietro Beretta e MA (ignoto).
5 Ricondizionamento riparazione, bacchetta di pulizia moschetto modello 38 in cal. 7,35.
(collezione Filippo Leonardi)
2 I primi due su produzione Terni del 1941 e 1942 in cal. 6,5, il terzo in una produzione Beretta del 1938 in cal.7,35.
3 Punzone G, posto dalla produzione tedesca, sul bullone di rinforzo per le armi mod.38, trasformate in cal 7,92.
4 Logo della fabbrica di produzione Pietro Beretta e MA (ignoto).
5 Ricondizionamento riparazione, bacchetta di pulizia moschetto modello 38 in cal. 7,35.
(collezione Filippo Leonardi)
4
13 Come nei fornimenti e in tante altri parti dell'arma troviamo il simbolo del produttore, circoscritto in ovale, nel rettangolo o nel quadrato.

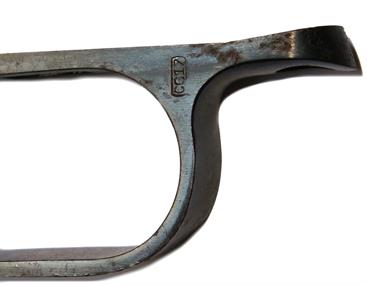

14 Internamente od esternamente sono spesso punzonati simboli alfanumerici che identificano spesso i codici di lavorazione o di collaudo, questi codici possono essere abbinati tra loro con più caratteri o numeri.
15 Alcuni esempi di abbinamenti.
16 Potrebbe essere interpretato come un codice di lavorazione espresso in numeri arabi corrispondente al numero 171.

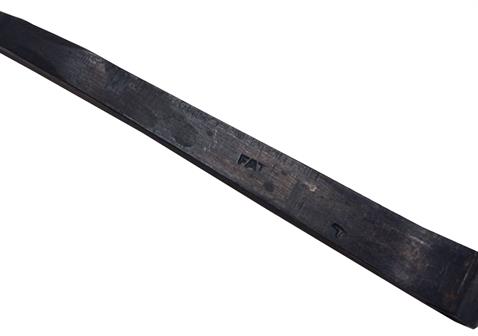

17 Questi sono stati riscontrati sulla molla dell'elevatore, FAT è Fabbrica Armi Terni.
14 Internamente od esternamente sono spesso punzonati simboli alfanumerici che identificano spesso i codici di lavorazione o di collaudo, questi codici possono essere abbinati tra loro con più caratteri o numeri.
15 Alcuni esempi di abbinamenti.
16 Potrebbe essere interpretato come un codice di lavorazione espresso in numeri arabi corrispondente al numero 171.
17 Questi sono stati riscontrati sulla molla dell'elevatore, FAT è Fabbrica Armi Terni.
7
0-9
8
13
14
15
4
6
4
7
5
8
9
9
17
10
11
11
FABBRICAZIONE ITALIANA
12
12
5
Z
Bocchino moschetto
per TS modello 1891/24
per TS modello 1891/24
Serbatoio Gnutti
Attacco baionetta fucile modello 38

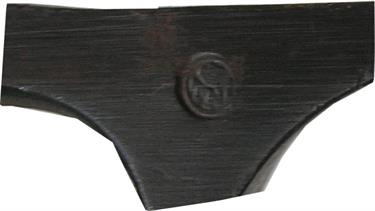

Serbatoio Terni
Fascetta moschetto per TS
Attacco baionetta moschetto modello 38
Traversino fucile modello 38 in calibro 8x57
Maglietta moschetto per TS
molla elevatore
13

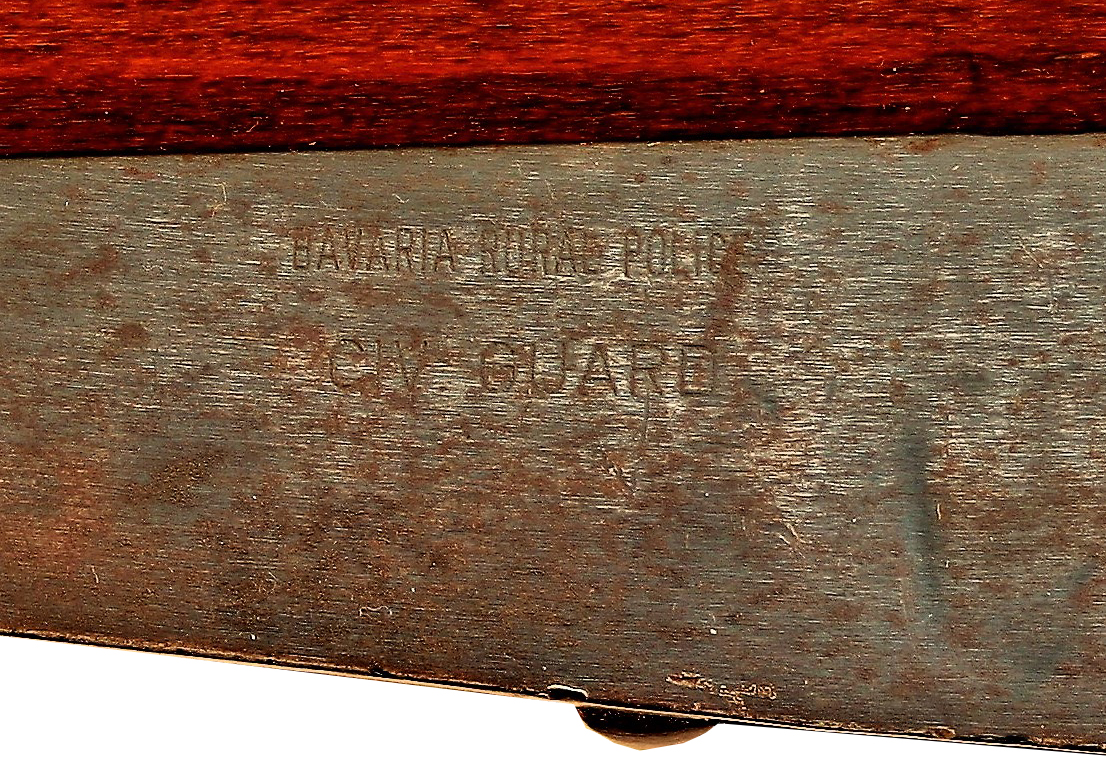

Serbatoio della Guardia Forestale Bavarese.
Beretta Gardone 1932 (collezione Paul M. R. Breakey)
Beretta Gardone 1932 (collezione Paul M. R. Breakey)
G.FUGINI
