Fornimenti moschetto per ts mod. 38

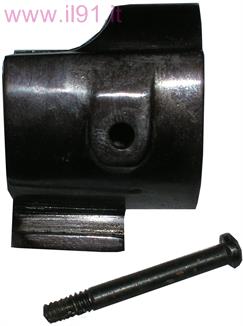

Il bocchino, con la vite passante di bloccaggio, che ha al suo interno l'asola per il passaggio della bacchetta nettatoia.
Asola per il passaggio della bacchetta nettatoia.

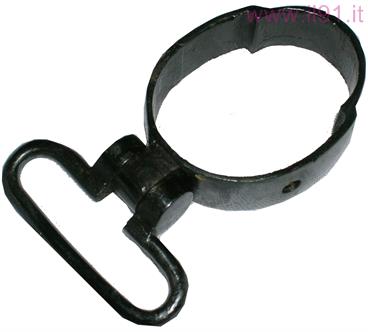

La fascetta, con singolo o duplice attacco della cinghia tenuto in sito con una molla.
Nel caso quì prostosto abbiamo il singolo attacco; per i dettagli del duplice attacco, fare riferimento al moschetto modello 1891 per ts.

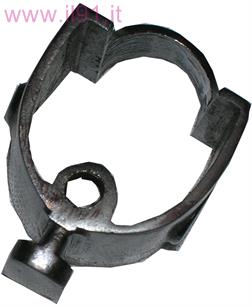

La fascetta e il punto in cui si alloggia nel copricanna.
Molla di blocco per la fascetta.

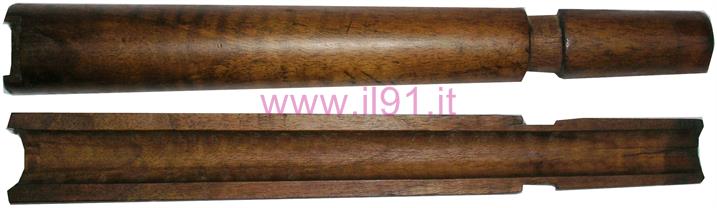

Copricanna.

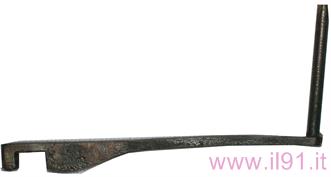

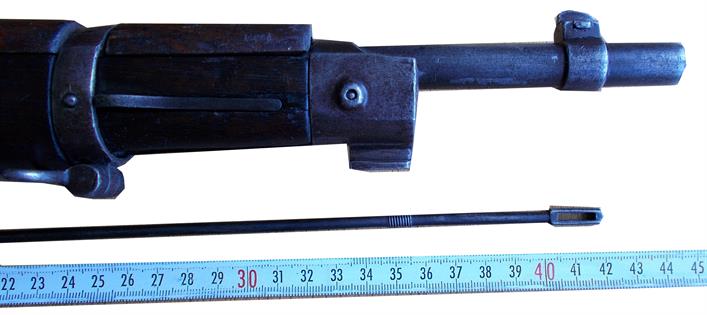

Bacchetta nettatoia (foto Eriode Bagioni).

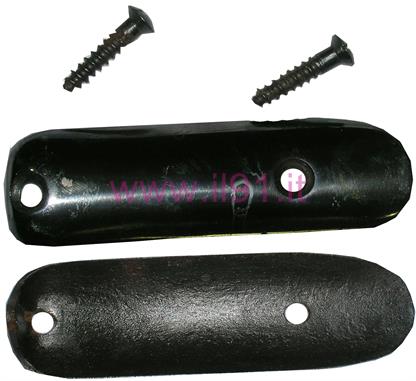

Piastretta con maglietta che si incassa nella costa della pala del calcio.
Il calciolo metallico, il traversino, le viti di culatta ed i tubicini, il tutto è protetto superficialmente mediante brunitura lucida.
Foro per l'incastro del dente della molla.
Dente della molla
Il traversino e i tubicini interni.
Fornimenti moschetto mod. 38 per ts, in cal. 7,92 x 57
Unica differenza sostanziale nella produzione in calibro 7,92 x 57 sono il vitone, o vitoni di rinforzo posti sulla cassa.
