Fornimenti fucile mod. 1891

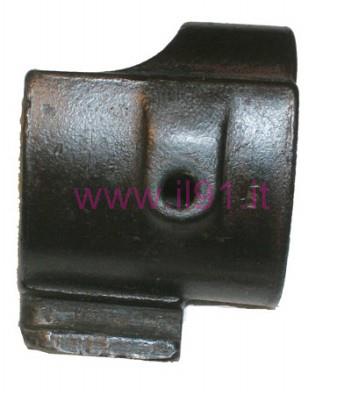

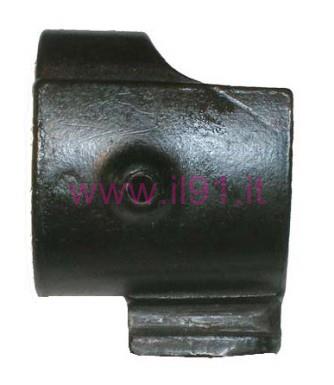

Bocchino del fucile mod. 1891:
notate l'attacco della sciabola baionetta, l'asola per il passaggio della bacchetta nettatoia,
il foro trasversale per il passaggio della vite di fissaggio del bocchino.
notate l'attacco della sciabola baionetta, l'asola per il passaggio della bacchetta nettatoia,
il foro trasversale per il passaggio della vite di fissaggio del bocchino.

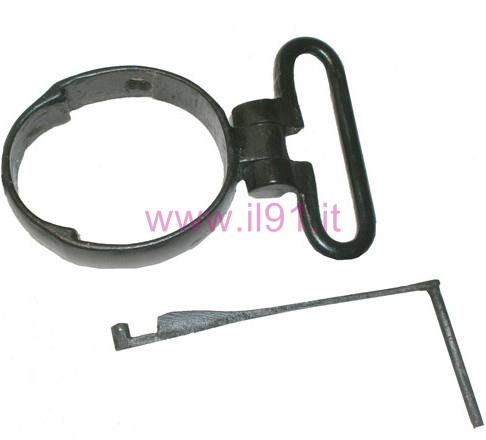

Fascetta di secondo tipo con maglietta e molla di bloccaggio.

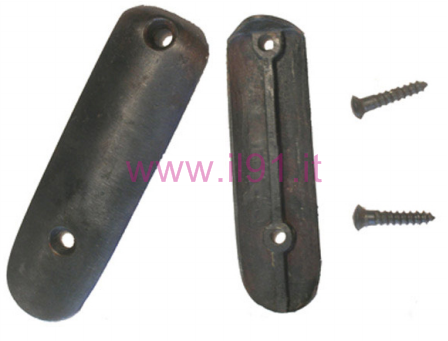

Piastretta con maglietta (2 viste) e viti di fissaggio al calcio del fucile

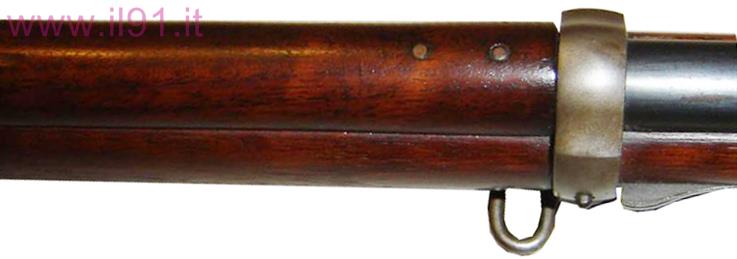

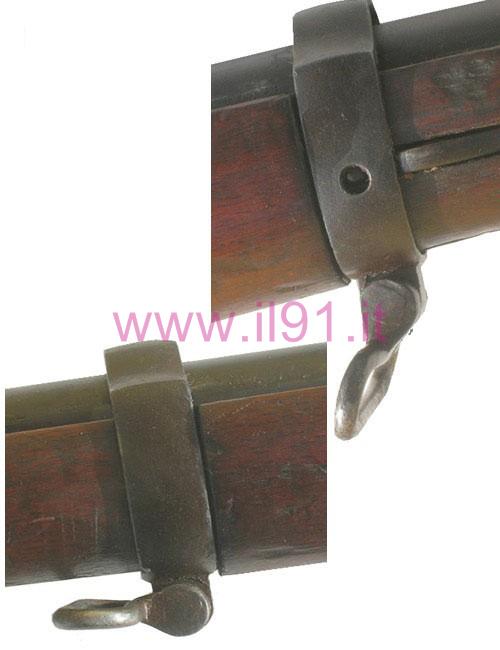

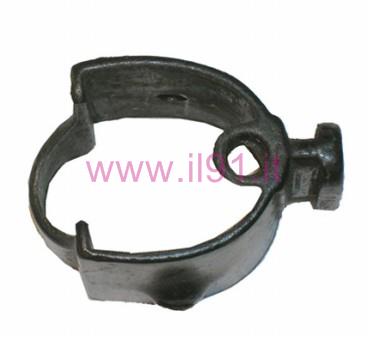

Il copricanna dei primi fucili mod. 1891 era diverso, lo dimostra la fascetta di primo tipo come visibile sulla foto a destra e sotto.

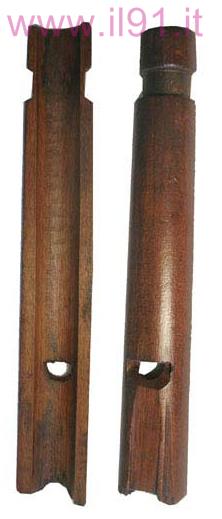

Copricanna del fucile mod. 1891,
vista interna ed esterna.
vista interna ed esterna.

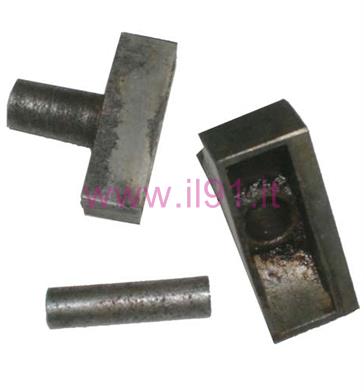

Fornimenti interni per il passaggio delle viti di unione tra serbatoio e culatta mobile.
Atto Nr. 88 del 10 Aprile 1906:
"fu adottato il nuovo tipo di copricanna che si prolunga oltre la fascetta e presenta una gola in cui la fascetta stessa si inserisce. Conseguentemente fu modificata anche la sagoma interna della fascetta per permetterle di adattarsi alla gola del copricanna".
Il Ministro: L. Majnoni d'Intignano
"fu adottato il nuovo tipo di copricanna che si prolunga oltre la fascetta e presenta una gola in cui la fascetta stessa si inserisce. Conseguentemente fu modificata anche la sagoma interna della fascetta per permetterle di adattarsi alla gola del copricanna".
Il Ministro: L. Majnoni d'Intignano
Calciolo metallico posto all'estremità del calcio del fucile.
Vista esterna ed interna con le viti di fissaggio alla cassa.
Vista esterna ed interna con le viti di fissaggio alla cassa.

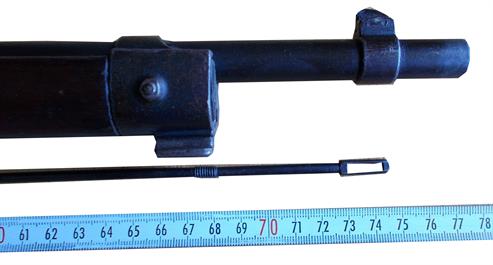

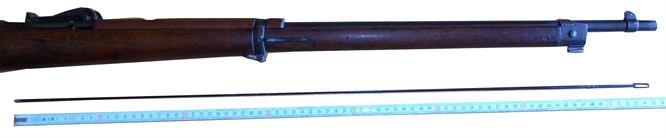

Bacchetta nettatoia, fuori dal suo alloggiamento e affiancata ad un centimetro (foto Eriode Bagioni).
