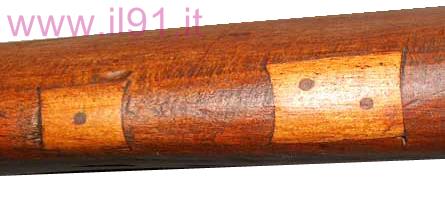

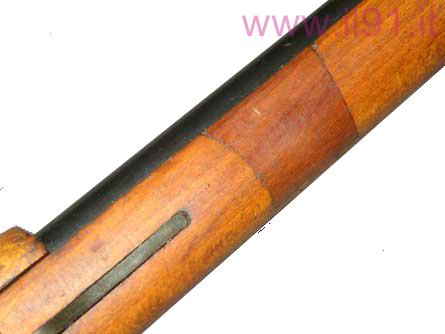

Alcuni esempi di riparazione dei legni di un fucile modello 1891/41.

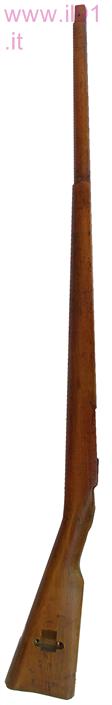

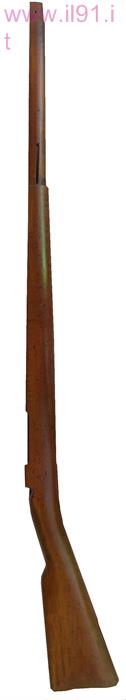

Cassa fucile mod. 1891/41
E' in legno di noce o faggio ed è costituita dal fusto, dall'impugnatura e dal calcio.
La lunghezza totale del legno, senza fornimenti è di 108 cm.

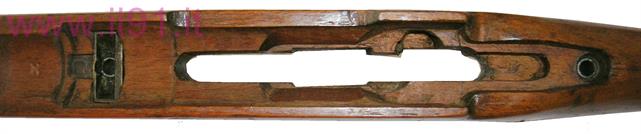

Il fusto presenta un lungo incasso longitudinale per l'alloggiamento della canna, un altro incasso per l'alloggiamento del traversino, il canale interno ed esterno per la bacchetta nettatoia e daltri incassi per i fornimenti.
Tra l'impugnatura ed il fusto è ricavata un'apertura per mettere in comunicazione il serbatoio con lo spazio di caricamento della culatta.
Il calcio è protetto da un calciolo metallico fissato con 2 viti.
Alloggiamento della canna

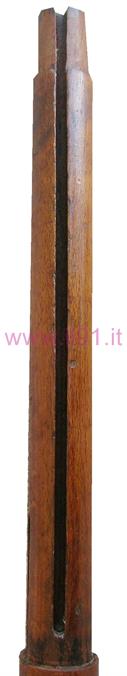

Canale esterno per la bacchetta nettatoia.
Alloggiamento della molla della fascetta
Foro per il passaggio della vite di bloccaggio del bocchino

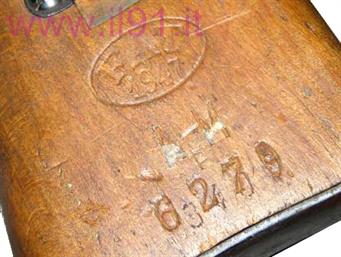

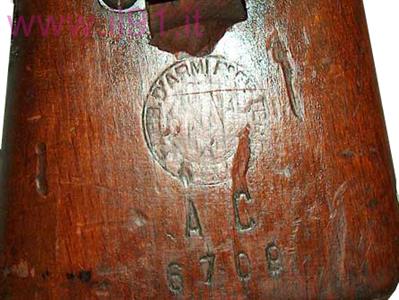

Spesso sui legni e in particolar modo nella pala del calcio, si trovano marchi, timbri, incisioni ecc. ecc..
Ecco alcune immagini:

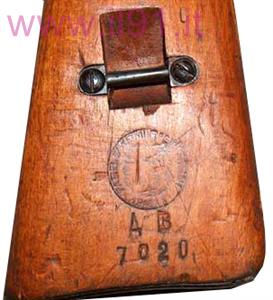

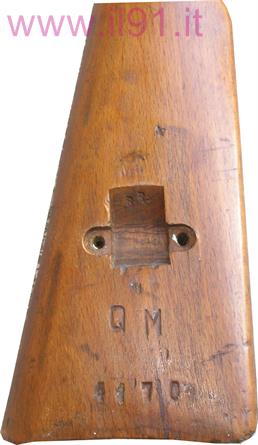

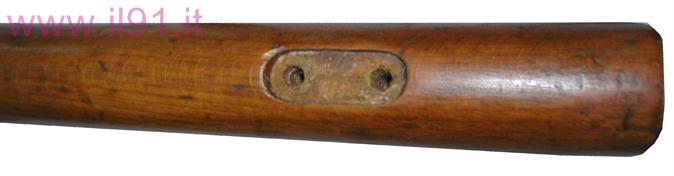

Particolari della pala del calcio, vista di fianco e di costa, si notano i due diversi attacchi per i fornimenti della cinghia.
Produzione Terni

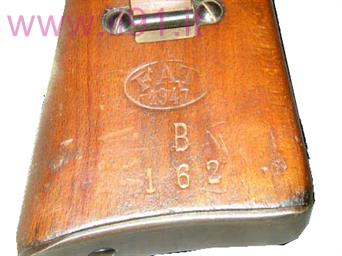

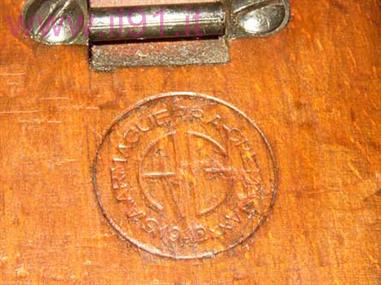

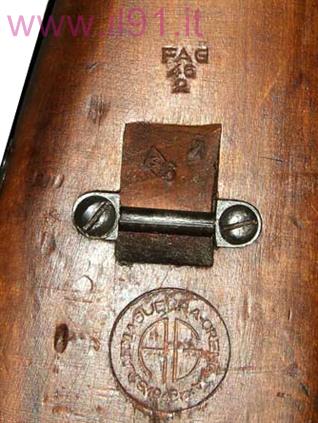

Produzione Armaguerra

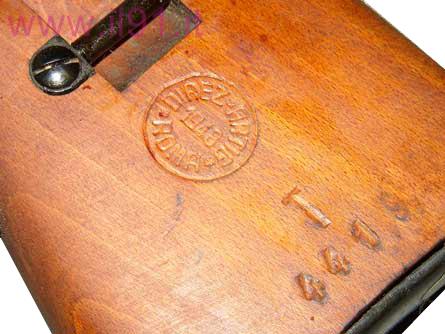

Nel dopo guerra sono frequenti alcuni timbri di altre fabbriche o arsenali, come i timbri nelle foto sottostanti della "Direzione Artiglieria Roma".
