Canna moschetto per ts mod. 38 cal. 7,35 x 51
E' fatta di acciaio fuso al crogiuolo, lunga 451 mm, il profilo esterno è tronco-conico, le righe sono 4 con andamento destrorso a passo costante di 24,00 cm.

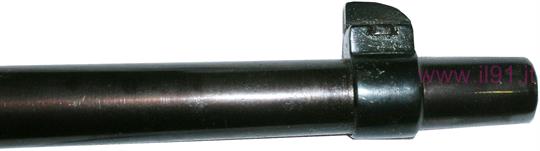

Anteriormente si notano il vivo della volata che porta superiormente un mirino inserito a coda di rondine posto su un anello.

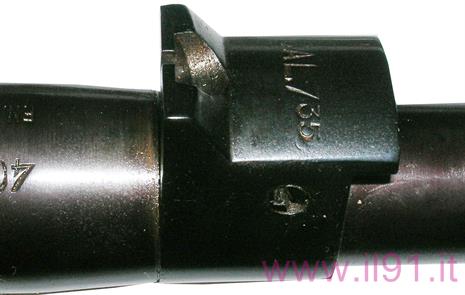

Nella parte posteriore della canna è montata una tacca di mira fissa, bloccata con una vite, per la distanza di 200 m e sopra inciso il calibro dell'arma.

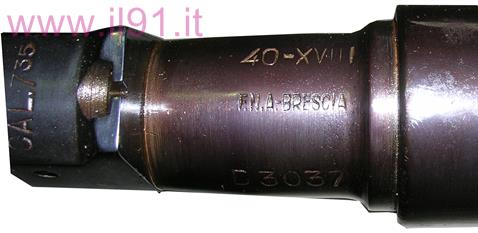

Verso la culatta troviamo un ingrossamento, anch'esso tronco conico, ottenuto con la tornitura della parte sfaccettata, sul quale sono incise le iniziali della fabbrica, il nome della città ove risiede la fabbrica, il numero di matricola, l'anno di costruzione con l'Era Fascista e i vari punzoni del collaudo.
Vite di bloccaggio della tacca di mira.
Valore del calibro.
La canna del moschetto ts modello 38 in calibro 6,5 è esteticamente identica a quella in calibro 7,35, è lunga 451 mm, le righe sono 4 con andamento destrorso, il passo progressivo di 21,5 cm, col passo di rigatura di cm 39 all'inizio e di cm 19,5 alla fine.

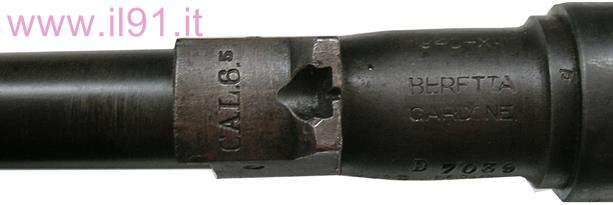

Sulla tacca dell'alzo fisso troviamo la punzonatura col valore 6,5 che è tarato per la distanza di 300 m.
Sulla tacca dell'alzo fisso troviamo la punzonatura col valore 6,5 che è tarato per la distanza di 300 m.
Canna moschetto ts mod. 38 cal. 6,5 x 52
Canna moschetto ts mod. 38 cal. 7,92 x 57
La canna del moschetto ts modello 38 in calibro 7,92 è esteticamente identica a quella in calibro 7,35 e in calibro 6,5, è lunga 451 mm, le righe sono 4 con andamento destrorso.

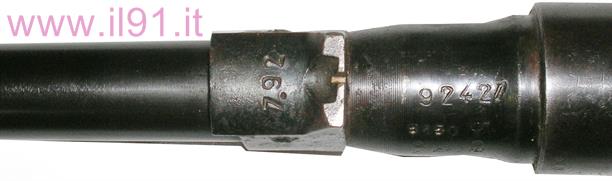

Sulla tacca dell'alzo fisso troviamo la punzonatura col valore 7,92 che è tarato per la distanza di 100 m., anche per questa versione sono state usate indifferentemente armi modello 91 in calibro 6,5 e 7,35.
Sulla tacca dell'alzo fisso troviamo la punzonatura col valore 7,92 che è tarato per la distanza di 100 m., anche per questa versione sono state usate indifferentemente armi modello 91 in calibro 6,5 e 7,35.
