Canna fucile mod. 1891

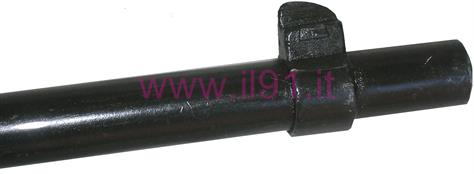

E' fatta di acciaio fuso al crogiuolo, lunga 780 mm, il profilo esterno è tronco-conico, anteriormente si notano il vivo della volata ed una ghiera con un alloggiamento a coda di rondine, sul quale viene posizionato il mirino. Ricordiamo che nei primi esemplari il mirino anteriore era saldato sulla canna e il mirino posteriore privo dell'anello anteriore.

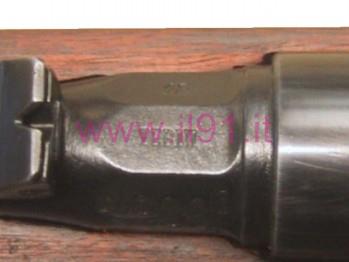

A ridosso dell'alzo si trova un ingrossamento con 5 faccette sulle quali sono incise le iniziali della fabbrica, il nome della città ove risiede la fabbrica, il numero di matricola, l'anno di costruzione e i vari punzoni del collaudo. Nelle figure sottostanti esempi fotografici:
BRESCIA 1893-1918

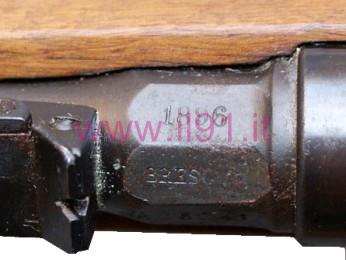

Fucile mod.1891, fabbrica Brescia, anno 1896
Fucile mod.1891, fabbrica Brescia, anno 1896
MIDA Brescia 1917-1918

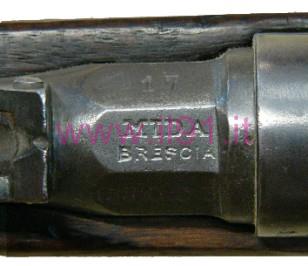

Fucile mod.1891, fabbrica Mida, anno 1917
Fucile mod.1891, fabbrica Mida, anno 1917
ROMA 1917-1918

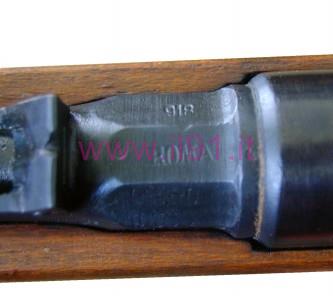

Fucile mod.1891, fabbrica Roma, anno 1918
Fucile mod.1891, fabbrica Roma, anno 1918
TERNI 1892-1936

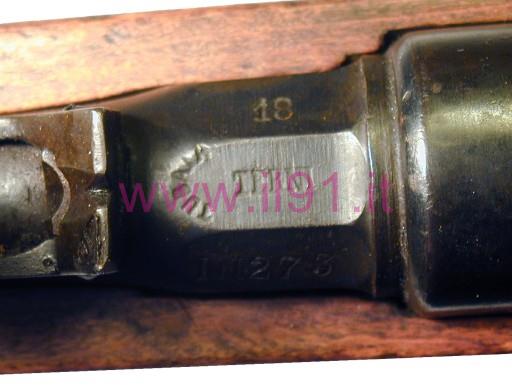

Fucile mod.1891, fabbrica Terni, anno 1918
Fucile mod.1891, fabbrica Terni, anno 1918
TORRE ANNUNZIATA 1893-1900

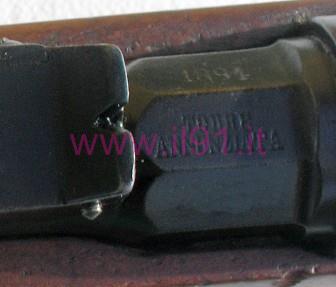

Fucile mod.1891, fabbrica Torre Annunziata, anno 1894
Fucile mod.1891, fabbrica Torre Annunziata, anno 1894
TORINO 1893-1898

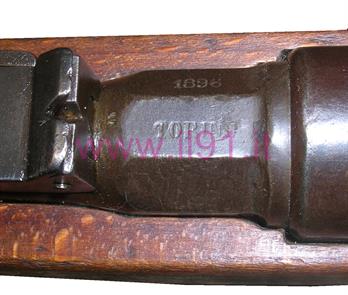

Fucile mod.1891, fabbrica Torino, anno 1896
Fucile mod.1891, fabbrica Torino, anno 1896
BERETTA 1936-1942(?)

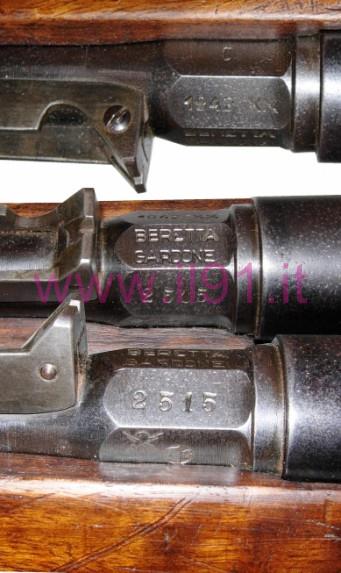

Fucile mod.1891, fabbrica Beretta, anno 1942
Fucile mod.1891, fabbrica Beretta, anno 1942
SPERIMENTAZIONI DEL 1917
Tubature di canne per fucili mod.1891.
Lo studio é stato fatto dall'Officina di Costruzione di Artiglieria di Roma per ovviare alla enorme deficienza di sbarre di acciaio grezze per canne di fucile.
Detta officina ha studiato e sperimentato con esito favorevole la costruzione di canne per fucile mod. 91 mediante sbarre di ferro omogeneo e tubatura di acciaio.
Dopo tali esperimenti, fu proposto che fosse considerato normale l'allestimento di canne di ferro omogeneo con tubatura di acciaio, allorchè riusciva impossibile di rifornirsi di barre di acciaio.
Lo studio é stato fatto dall'Officina di Costruzione di Artiglieria di Roma per ovviare alla enorme deficienza di sbarre di acciaio grezze per canne di fucile.
Detta officina ha studiato e sperimentato con esito favorevole la costruzione di canne per fucile mod. 91 mediante sbarre di ferro omogeneo e tubatura di acciaio.
Dopo tali esperimenti, fu proposto che fosse considerato normale l'allestimento di canne di ferro omogeneo con tubatura di acciaio, allorchè riusciva impossibile di rifornirsi di barre di acciaio.
Ecco apparire nei fucili mod.1891 l'incisione "TUBATA"

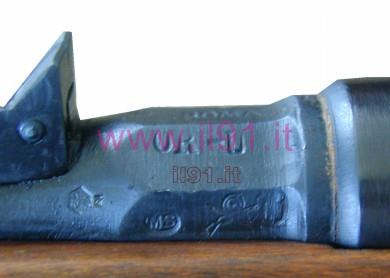

Vari punzoni di collaudo, notate i fucili incrociati sulle figure in alto e a sinistra, su fucili mod. 1891 di produzione Roma del 1918 e Beretta del 1942, che indicano che sono fucili di "esattezza".

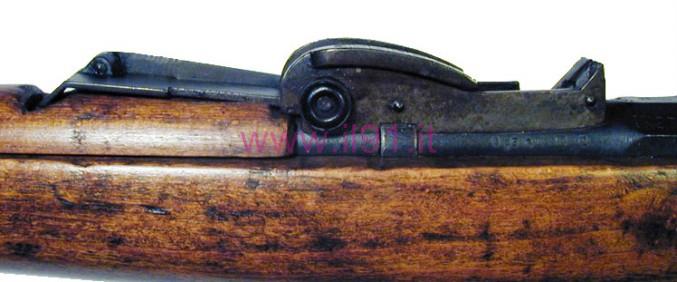

Posteriormente vi è uno zoccolo sul quale è montato l'alzo a quadrante.Sull'asse principale di simmetria è montato il meccanismo di mira costituito da un mirino a sezione triangolare incastrato nella ghiera in prossimità della volata e da un congegno di alzo a quadrante formato da uno zoccolo con una tacca di mira fissa per il tiro a 300 m. e 2 alette laterali.
Sul fianco esterno dell'aletta destra sono praticati 15 intagli per distanze dai 600 a 2000 m.

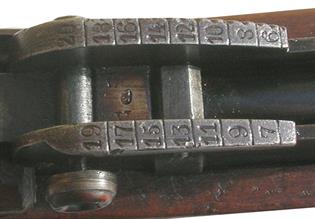

sui bordi delle alette sono incisi dei tratti orizzontali con indicate le distanze in ettometri (a destra quelle pari, da 6 a 20, a sinistra quelle dispari, da 7 a 19).
Anteriormente allo zoccolo è imperniato il ritto con la tacca di mira mobile, che, a mezzo di un perno elastico, può essere portata in coincidenza con le diverse graduazioni.
Nella sua posizione più bassa è tarato per una distanza di 450 m. il tutto, canna e meccanismo di mira, è protetto superficialmente mediante brunitura lucida.
Sul fianco esterno dell'aletta destra sono praticati 15 intagli per distanze dai 600 a 2000 m.
sui bordi delle alette sono incisi dei tratti orizzontali con indicate le distanze in ettometri (a destra quelle pari, da 6 a 20, a sinistra quelle dispari, da 7 a 19).
Anteriormente allo zoccolo è imperniato il ritto con la tacca di mira mobile, che, a mezzo di un perno elastico, può essere portata in coincidenza con le diverse graduazioni.
Nella sua posizione più bassa è tarato per una distanza di 450 m. il tutto, canna e meccanismo di mira, è protetto superficialmente mediante brunitura lucida.

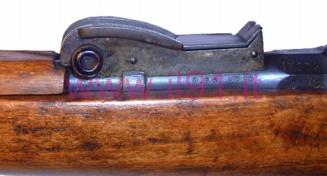

Alzo regolato a 300 metri
Alzo regolato a 450 metri

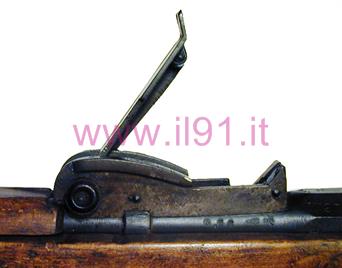

Alzo variabile da 600 a 2000 metri, con tacche di regolazione di 100 metri

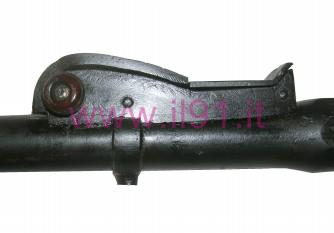

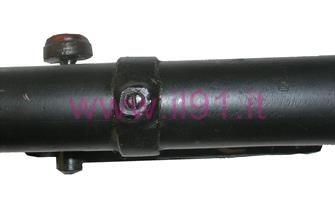

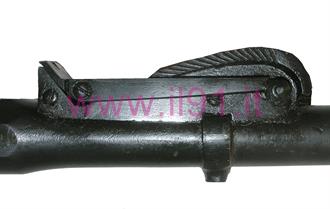

Nel fucile mod.1891 l'alzo è fissato alla canna da due viti che lo bloccano ad un risalto posteriore ricavato nell'ingrossamento della canna e uno anteriore, quasi centrale, fissato alla canna per mezzo di un manicotto.
Grazie ad un collezionista "The Phantom" abbiamo le foto di un fucile fabbricato dalla BERETTA nel 1942, sicuramente uno degli ultimi fabbricati.
Fino ad ora si avevano notizie solo di fucili prodotti nel 1940.
Fino ad ora si avevano notizie solo di fucili prodotti nel 1940.

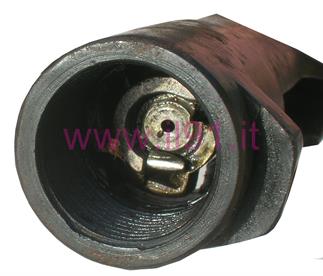

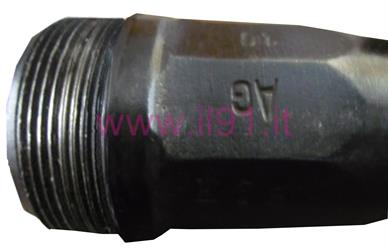

Il tratto filettato è la parte di congiunzione con l'avvitamento alla culatta mobile.
Il profilo interno, presenta posteriormente la camera di cartuccia al termine della quale inizia il tratto cilindrico rigato.
Le righe sono 4 a fianchi paralleli con andamento destrorso e passo progressivo di 57,85 cm in culatta e di 20,15 cm in volata.
Il tratto rigato è lungo 706 mm, il calibro tra i pieni è di 6,5 mm, fra i vuoti di 6,8 mm, il pieno delle righe è largo 2 mm, fra i vuoti ci sono 3 mm, l'inclinazione iniziale delle righe è di 2°, quella finale di 5°,50', il fianco direttore è quello opposto al senso di rotazione.
Il profilo interno, presenta posteriormente la camera di cartuccia al termine della quale inizia il tratto cilindrico rigato.
Le righe sono 4 a fianchi paralleli con andamento destrorso e passo progressivo di 57,85 cm in culatta e di 20,15 cm in volata.
Il tratto rigato è lungo 706 mm, il calibro tra i pieni è di 6,5 mm, fra i vuoti di 6,8 mm, il pieno delle righe è largo 2 mm, fra i vuoti ci sono 3 mm, l'inclinazione iniziale delle righe è di 2°, quella finale di 5°,50', il fianco direttore è quello opposto al senso di rotazione.
